GEセンシング&インスペクション・テクノロジーズ(GES&IT)社 超音波厚さ計 DM5E
超音波厚さ計

クラウトクレーマー

     DM5Eシリーズ

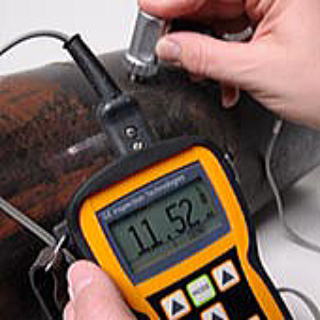

 超音波厚さ計DM5シリーズは優れた腐食(コロージョン)検出能を持つ超音波厚さ計です。
-20~204℃までの使用温度範囲の広い探触子を標準ラインナップ。また、用途に合わせて豊富なラインナップから探触子を選択できます。
プラントのタンク・配管、橋梁・鉄塔の腐食
調査等広い分野で活躍します。

簡単操作
・コーティング上から母材厚さ測定
・薄肉、小径配管、エルボー部、
        高温配管測定可能


  DM5Eシリーズカタログ


 GEセンシング&インスペクション・テクノロジーズ社製超音波厚さ計 DM5Eシリーズは従来のクラウトクレーマーDMシリーズ超音波厚さ計(DM1、DM2、DM3、DME、DM-X1、DM4等)の後継機として新発売。超音波厚さ計 DM5Eシリーズは基本タイプDM5EとDM5E DL(データロガ付き)の2機種をご用意。校正手順のガイド(日本語)表示機能・簡易Bスコープ(断面)表示・デュアルマルチ(コーティング上から母財厚さ測定)機能を標準装備。防塵・防滴規格もIP54に適合へ機能アップ。超音波厚さ計の規格であるEN 15317に準拠。
 超音波厚さ計DM5Eは製造業での製品厚さ管理。プラントのタンク・配管等の保全の為の腐食・残肉調査。
橋梁・鉄塔などの社会インフラの維持管理に必要な腐食調査に最適です。

超音波厚さ計 DM5E/DM5E DL 仕様概要

動作原理            超音波パルスエコー法
測定範囲(通常)        0.6~508mm(鋼中)
      (デュアルマルチ)  2~23mm(鋼中) (コーティング厚さ0.3~25mm)
音速範囲            508~18,699mm/msec
表示分解能           0.1/0.01mm切り替え
受信周波数帯域         0.5MHz~12MHz
表示速度            4Hz/8Hz切り替え、24Hz(スキャンキャプチャーモード)
表示部              64×128ピクセル(53.0×27.0mm) LCD バックライト付
                  5桁 10.6mm
表示言語            日本語、英語、独語、仏語、スペイン語、イタリア語、ロシア語、中国語
電源                単3アルカリ電池×2
操作時間            約60時間
自動カットオフ          約5/10/15/30分選択(最終操作後)
動作温度            -10~50℃
外形寸法            138×75×32mm
重量               約223g
防塵・防滴           IP54
データロガ容量         MAX50,000点(DM5DL)

オプション:簡易データ処理ソフト UltraMATE Lite、データ管理ソフトUltraMATE


超音波厚さ計DM5Eシリーズ用探触子例

   DA501EN DA503 EN DA512 EN  DA590 EN
 周波数 5MHz  2MHz  7.5MHz   5MHz
 試験体温度(℃) -10~70   -10~70   -20~70  -20~204
 接触面積(Φ) 12mm  16.1mm  7.5mm  12.7mm
 測定範囲(通常測定)
      (mm)
 1.0~200 5.0~300  0.6~60  1.0~125
 (20℃)
1.3~25.4
 (204℃)
 測定範囲(マルチエコー)
      (mm)
3.0~25    -  2.0~10     -
 測定可能最小管径と
最少厚さ(*)
    Φ10mm
以下1t

 探触子ケーブル DA231  DA231  一体型  C-012又は
 C-013

  DA401-GP  FH2E-D  DA312B16  DA312B29
 周波数  5MHz  7.5MHz 10MHz  10MHz
 試験体温度(℃) 10~150  -10~55  -20~60   -20~60
 接触面積(Φ)  17.8  9.6mm 3.0mm  3.0mm
 測定範囲(通常測定)
      (mm)
1.5~200  0.75~50 0.7~12  0.7~12
 測定範囲(マルチエコー)
      (mm)
    -  -
 測定可能最少管径と
最少厚さ
   Φ15mm  Φ15mm  Φ15mm
 探触子ケーブル DA231 一体型  一体型  一体型

*:弊社実験実績です。材質・測定面等の条件によって異なります。

小径パイプ等の小曲率での測定には高粘性接触媒質ジーソニックカップラントを使用すると測定値がより安定します。



本製品は、GEセンシング&インスペクション・テクノロジーズ社の製品です。
